JD-502A-6 电脑式剥离强度试验机

如果您对该产品感兴趣的话,可以跟我洽谈,可以给我留言
产品名称: JD-502A-6 电脑式剥离强度试验机
生产厂家: 东莞市精鼎仪器设备有限公司
产品介绍

名称:电脑式剥离强度试验机
型号:JD-502A-6


一、产品简介:
JD-502A-6 电脑式剥离强度试验机 适用于胶粘剂、胶粘带、不干胶、医用贴剂、保护膜、离型纸、复合膜、食品塑料包装,日用化妆品塑料包装、人造革、编织袋、薄膜、纸张等相关产品的剥离、拉断等性能测试。

JD-502A-6 电脑式剥离强度试验机 又可称为剥离强度测试机、剥离力测试机、胶带剥离机、剥离强度试验机、剥离性能分析机、剥离力分析机。

电脑式剥离强度试验机
参考ISO国标标准和最新纸管国家标准,重新研发的一款仪器。
为机电一体化结构,采用现代机械设计理念和微机处理技术进行精心合理的设计。
仪器采用下夹具固定式,测量精度高。
具有强大的数据处理功能,可直接得出各项数据的统计结果。

二、操作功能:
1.自动清零: 仪器接到试验开始指令,测量系统便自动清零;
2.自动测试: 将试样放入夹具中,按下“测试键”,仪器自动完成整个测试过程;
3.自动返回: 试样测试完后,仪器自动识别,仪器自动返回至初始位置,便于下一个试样的测试;
4.自动存盘: 测试数据和测试条件自动存盘;
4.显示方式: 数据和曲线随测试过程动态显示;
5.结果再现: 试验结果可任意存取,可对数据曲线再分析;
6.曲线遍历: 试验完成后,可找出测试曲线任意点的力值和变形数据;
7.结果对比: 多个试验特性曲性可用不同颜色叠加、再现、放大,吴现一组试样的分析对比;
8.显示方式: 微机液晶显示,数据随测试过程动态显示。
9.曲线选择: 可根据需要选择剥离力-位移、剥离力-时间、剥离强度-位移、剥离强度-时间等曲线进行显示和打印;
10.试验报告(可任意添加其他所需结果值):
   ①剥离:  最小、最大平均剥离力(强度)和区间一至四的剥离力(强度)等
   ②拉伸:  最大力、拉伸强度、屈服强度、断裂伸长率、弹性模量等
   ③弯曲:  弯曲力、弯曲强度、断裂挠度、弯曲应变、弯曲弹性模量等

三、执行标准:
GB/T4850-2002                 压敏胶粘带低速解卷强度的测定
GB8808-1988                   软质复合塑料材料剥离试验方法
GB/T2790-1995                 胶粘剂180度剥离强度试验方法
GB/T2791-1995                 胶粘剂T剥离强度试验方法
GB2792-1998                   压敏胶粘带180剥离强度试验方法
ASTM D3330/D3330M-2004(2010)  压敏带剥离附着力试验方法
GB7753-1987                   压敏胶粘带拉伸性能试验方法
QB/T2358-1998                 塑料薄膜包装袋热合强度试验方法
GB13022-1991                  塑料 薄膜拉伸性能试验方法
ISO/IEC10373-1:2006           识别卡 测试方法 第1部分一般特性测试

四、保护功能:

  1. 限位保护:具有程控和机械两极保护,确保仪器在设定的行程内正常工作;
  2. 过载保护:当负载达到力量传感器的95%时,仪器自动停机;
  3. 自动诊断:定时对测量系统、驱动系统进行过压、过流、超温等检查,出现异常情况即刻停机。

五、结构与原理:
JD-502A电脑式剥离强度试验机主要通过电机的转动,经同步带带动滚珠丝杆,使滚珠丝杆内的螺母带动上夹具做上、下运动,从而实现对试样的测试,其具有结构合理、钢性大、加载平稳、稳定性能好等特点。

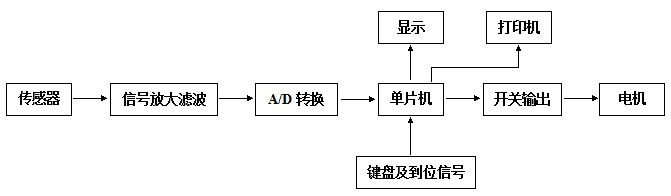

控制系统原理方框图:







工作原理:
“传感器”在激励电压的作用下,把力值转换成微弱的电压信号,再经“信号放大电路”放大,滤波电路滤去噪声,变成具有一定幅值的模拟电压。“A/D转换电路”在“单片机”的控制下将模拟电压转换成数字信号,“开关量输出”控制继电器的通断,进而控制电机的上、下、停。此外,单片机还根据按键指令,执行各种辅助功能及打印结果。

六、技术参数:

型号名称 JD-502A-6电脑式剥离强度试验机
容量选择 5 KN
 准确等级 0.5级
荷重精度 ±0.5 %
行程分辨率  0.001 mm
显示分辨率 0.1 g
力量分辨率 1/200000
有效行程 650 mm
试验速度 0.5~500 mm/min
试验宽度 Ø120 mm
停机模式   超载停机、紧急停止键、试件破坏自动停机并复位、上下限设定自动停机
安全装置 超载保护、限位元保护
力量单位切换 Kgf、gf、N、kN、lbf
应力单位切换 MPa、kPa、kgf/cm2、lbf/in2
控制方式 电脑控制
夹具配置 180度剥离专用夹具
显示方式 计算机显示
