高强度胶粘剂剥离强度的测定 浮 辊 法 GB/T 7122一 1996

高强度胶粘剂剥离强度的测定  浮 辊 法  GB/T 7122一 1996


等效采用 ISO 4578:1990(胶粘剂— 高强度胶接件剥离强度的测定— 浮辊法》。
与 ISO 4578不同处:

一是ISO4578规定刚性被粘物的厚度为1.6mm士。1mm;而本标准规定刚性被粘物的厚度为

2.0mm士0.1mm。原因是考虑到国内相应材料的厚度是 2mm,

二是试验结果的要求。ISO 4578规定报告出“每个试样剥离强度的平均值、最大值和最小值”，考虑 到国内具体情况，本标准则规定试验报告中除了要出“每个试样剥离强度的平均值、最大值和最小值” 外，还要出“每组试样剥离强度的平均值。”

本标准首次公布于 1986年，本标准首次修订于 1995年。 本标准与修订前标准相比，其主要技术参数没有变化。只是取消了修订前标准“若无特殊规定，金属
试片的材质为LY-12CZ铝合金”的要求。

本标准自实施之日起，同时代替GB/T7122-86,

本标准由中华人民共和国化学工业部提出。 本标准由上海橡胶制品研究所归口。 本标准由上海橡胶制品研究所负责起草。 本标准主要起草人:张文刚。 本标准委托全国胶粘剂标准化技术委员会负责解释。

GB/T 7122一 1996
高强度胶粘剂剥离强度的测定


浮 辊 法

GB/T 7122一 1996

1 范圈

本标准规定了用浮辊法测定高强度胶接接头的剥离强度的方法。该剥离强度是指在规定的试验条

件下的刚性金属被粘物与挠性金属被粘物之间的剥离强度。

注:用浮辊法可获得比其他剥离方法更德定的数据，试验过程中不要求挠性金属被粘物表面与辊轴表面吻合.

2 引用标准

下列标准所包含的条文，通过在本标准中引用而构成本标准的条文。本标准出版时，所示版本均为

有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB2918-82(88) 塑料试样状态调节和试验的标准环境

定义

本标准采用下列定义。 剥离强度:在规定的试验条件下，测量两个相互胶接的金属被粘物的试样沿着胶接线逐渐分离的单

位宽度上所需的平均力，以kN/m表示。

4 装t

4.1 拉伸试验装置

拉伸试验装置具有适宜的负荷范围，夹头能以恒定的速率分离并施加拉伸力。该装置应配备有效的 测量系统和指示记录系统，力值精确至士2%。该装置应配置适当的自校准型夹头，夹头应能牢固地夹在 挠性被粘物外端部25mm处.夹头和剥离试验夹具应能在受力时与试样同时移动校直，以便试样中的 挠性体与通过剥离夹具装置中心线所施加的拉力的方向一致。所有装置应定期校验，推荐用无惯性拉伸

试验装置进行此项试验。 4.2 剥离试验夹具

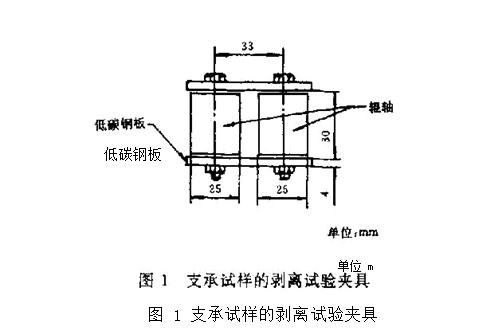

支承试样的夹具如图1所示.夹具上端与试验机上夹头相联。剥离试验夹具上辊轴的直径为 25mm。辊抽两端应由轴承组成，并可自由转动。

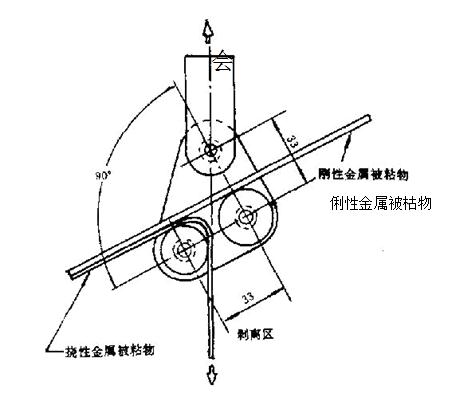

5. 试样尺寸见图 2。试样可单独制备或从试板上切取。试板与单个试样均由两块被枯物经适当处理 后(见 5.2)胶接在一起组成。



5. 要进行表面处理以获得胶接件最佳强度。表面处理可按胶粘剂制造者的说明书进行.并在试验报


告中说明。

应按胶粘剂制造者推荐的方法使用胶粘剂，以便获得最佳的胶接效果并且偏差最小。

注:只有当试样的结构，被枯物的材料与尺寸及试验条件都相同时，才能对不同的胶枯荆进行直接对比.


5. 挠性被粘物的厚度为。5mm士。02mm;刚性被粘物的厚度为2.0mm士。.1mm').



5. 试样如从胶接试板(见图2)上切下时应尽可能减少切削热及机械力对试验结果的影响。


试样宽度为: a)25mm(优选宽度);

b)试验装置可以采用的其他合适的宽度。

采用说明

1)ISO4578中规定刚性被粘物的厚度为 1.6mm士0.1mm,
